網絡開關互聯網訪問控制及轉發配置操作說明

網絡控制繼電器開關支持內網（局域網，即LAN ）和外網（互聯網，即internet ）遠程控制），以下主要講述如何使用外網進行訪問。

如果需要在外地使用手機或電腦進行遠程控制網絡開關，需要滿足如下條件：

1、 有固定公網IP 地址，這個是最穩定的了，但是比較貴，適合企業

2、 使用獨立ADSL 路由器上網（貌似小區路由器，如聯通，網通寬帶一般都是使用

局域網IP ，外網IP 對外不暴露所以無法實現內網IP 映射和端口轉發。）

3、 有動態域名，如花生殼等

滿足以上條件后即可進入到網絡路由器中做有關參數設置了。

設置只需要2個步驟：

1、 端口映射轉發-------該設置主要是把網絡開關的IP 地址和端口映射到路由器中，就

是需要把網絡開關的內網IP 和端口暴露給外網，對外開放服務和接收數據，以便外網能把數據發到內網的控制開關端口上，從而實現對網絡開關的控制。

2、 動態域名(DDNS)解析設置-------

一、端口映射說明及幾種路由器映射舉例：

端口映射：

首先，簡單告訴大家，什么叫端口映射：

端口映射又叫端口轉發，又叫虛擬服務器，有的叫NA T 設置。。。各個品牌路由器不同，叫法不一樣，不過目前所有的有線和無線路由器都有端口映射功能。

簡單通俗的解釋(這個大家比較喜歡看) ：

端口映射過程：

端口映射過程就如同：你家在一個小區里B 棟2410室，你朋友來找你，找到小區門口，不知道你住哪層哪號？就問守門的保安，保安很客氣的告訴了他你家詳細門牌，所以你朋友很輕松的找到了你家。這個過程就是外網訪問內網通過端口映射的形象比喻.

如果你是ADSL 、CABLE MODEM或光纖等寬帶接入上網用戶，想在外地遙控網絡開關，這樣就需要把網絡開關的IP 地址和端口先告訴路由器，這樣當你在外地需要訪問控制開關的時候，就能夠通過互聯網上直接把數據發送到你的網絡開關上。

通常情況下，路由器都有防火墻功能，互聯網只能訪問到你的路由器W AN 口(接ADSL 線口) ，而訪問不到內部的網絡控制開關IP 地址。要想讓外面用戶訪問到服務器，那么你就要在路由器上做一個轉發設置，也就是端口映射設置，讓你的請求到了路由器后，并能夠到達網絡開關上。這就是端口映射。

端口映射設置很簡單，例如我們要把IP 地址為192.168.1.110，端口為6000的網絡控制開關進行映射，只需把網絡開關的IP 地址192.168.1.110和端口6000填入到路由器的端口映射表中就OK 了。

以下分別講述幾種常用的路由器端口映射界面，如TpLink-Wr845n 、磊科路由器官方淘寶店http://mndsoft.taobao.com 第 1 頁 共12 頁

歡迎來電訂制開發 電話：0571-86681571

NetCore-NW714、騰達路由器Tenda-W304r 、Dlink-Dir616。

1、 TpLink-Wr845n 路由器的映射方法

在瀏覽器地址中輸入路由器的IP

地址，該路由器的默認IP 地址為192.168.1.1，回車提示輸入帳號和密碼，缺省帳號和密碼為：admin ，如下圖：

登錄成功后，找到左側樹形菜單中的【轉發規則】，點擊進入【虛擬服務器】，如下圖：

點擊【添加新條目】，出現如下界面：

官方淘寶店http://mndsoft.taobao.com 第 2 頁 共12 頁

歡迎來電訂制開發 電話：0571-86681571

在【服務器端口號】中填入網絡開關的端口：6000，【IP 地址】中填入網絡開關的IP 地址：192.168.1.110，【協議】選擇ALL ，【狀態】選擇生效。

設置完畢，點擊【保存】按鈕即可。

2、 磊科路由器NetCore-NW714的映射方法

在瀏覽器地址中輸入路由器的IP

地址，該路由器的默認IP 地址為192.168.1.1，回車提示輸入帳號和密碼，缺省帳號和密碼為：guest ，如下圖：

官方淘寶店http://mndsoft.taobao.com

第 3 頁 共12 頁

歡迎來電訂制開發 電話：0571-86681571

登錄成功后，找到左側樹形菜單中的【轉發規則】，點擊進入【虛擬服務】，如下圖：

在上面界面中，【規則命名】中給端口轉發起一個名稱，如網絡繼電器，【內網IP 地址】中輸入網絡開關的IP 地址：192.168.1.110，【協議】選擇ALL ，【外部端口】輸入網絡開關的端口6000，內部端口隨便輸入。

輸入完畢，點擊【保存生效】即可

3、 騰達路由器Tenda-W304r 的映射方法

在瀏覽器地址中輸入

路由器的IP 地址，該路由器的默認IP 地址為192.168.1.1，回車提示輸入密碼，缺省密碼為：admin ，如下圖：

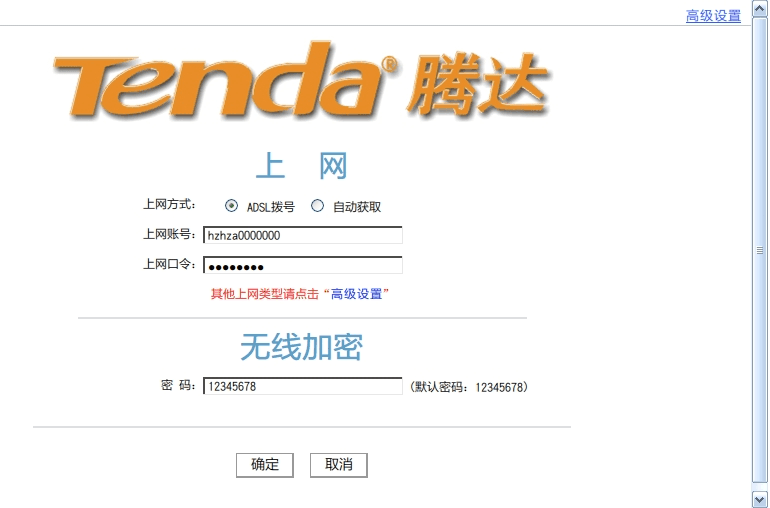

登錄成功后提示輸入上網帳號和密碼，如果已經配置過了，不需要進入，直接點擊右上角的【高級設置】，進入配置界面，如下圖：

官方淘寶店http://mndsoft.taobao.com 第 4 頁 共12 頁

歡迎來電訂制開發 電話：0571-86681571

進入高級設置后，點擊頂部菜單【虛擬服務器】，出現如下界面：

在【端口段映射】中輸入開始端口和結束端口：6000-6010，內網IP 輸入網絡控制開關的IP 地址110，協議選擇全部，啟用勾選上。輸入完畢，點擊【確定】按鈕即可。

4、 Dlink-Dir616的映射方法

在瀏覽器地址中輸入路由器的IP 地址，該路由器的默認IP 地址為192.168.1.1，回車提示輸入用戶名和密碼，缺省用戶名和密碼為：admin ，如下圖：

官方淘寶店http://mndsoft.taobao.com

第 5 頁 共12 頁

歡迎來電訂制開發 電話：0571-86681571

登錄成功，選擇頂部【高級】菜單，點擊【端口轉發】，出現如下界面：

在上面界面中，名稱一欄可以任意其他轉發的名稱，開放端口下的公共端口輸入網絡開關的端口：6000，IP 地址輸入網絡開關的IP 地址：192.168.1.110，協議選擇TCP ，輸入完畢點擊【保存設置】即可。

端口映射完畢，接下來就要進行動態域名設置了。

二、動態域名（DDNS ）解析及幾種路由器舉例設置

動態域名解析服務，簡稱DDNS （Dynamic Domain Name Server），是將網絡開關的外網動態IP 地址映射到一個固定的域名解析服務上，用戶每次連接網絡的時候，客戶端程序就會通過信息傳遞把該主機的動態IP 地址傳送給位于服務商主機上的服務器程序，服務程序負責提供DNS 服務并實現動態域名解析。就是說DDNS 捕獲用戶每次變化的IP 地址，然后將其與域名相對應，這樣域名就可以始終解析到非固定IP 的服務器上，互聯網用戶通過本地的域名服務器獲得網站域名的IP 地址，從而可以訪問網絡開關。

官方淘寶店http://mndsoft.taobao.com

第 6 頁 共12 頁

歡迎來電訂制開發 電話：0571-86681571

以下分別講述幾種常用的路由器動態域名設置界面，如TpLink-Wr845n 、磊科路由器NetCore-NW714、騰達路由器Tenda-W304r 、Dlink-Dir616。

1、 TpLink-Wr845n 路由器

進入路由器網關設置界面后，點擊左側樹形菜單中的【動態DNS 】, 選擇服務器提供者，一般都是使用花生殼，用戶名輸入你在花生殼網站注冊的帳號和密碼，輸入完畢，勾選啟用DDNS ，然后

點擊【登錄】按鈕，如果登錄成功，會在服務類型和域名信息中顯示你的域名名稱。見下圖：

2、 磊科路由器NetCore-NW714

進入路由器設置界面，選擇左側的【動態DNS 】菜單，選擇啟用，在下面的動態域名服務商中選擇花生殼，輸入用戶帳號和密碼，點擊【保存生效】，登錄成功，狀態信息一欄中會顯示連接是否成功的信息。如下圖：

官方淘寶店http://mndsoft.taobao.com 第 7 頁 共12 頁

歡迎來電訂制開發 電話：0571-86681571

3、 騰達路由器Tenda-W304r

進入配置界面后，選擇【系統工具】，選擇【DDNS 】，勾選DDNS 服務啟用，服務商選擇88IP.CN ，如果沒有這個域名服務商的帳號可以去注冊一個。點擊【注冊去】即可，具體如何注冊，官方網站會有

幫助。在下面輸入用戶名和密碼以及域名，點擊【確定】即可，見下圖：

4、 Dlink-Dir616

進入配置界面，選擇【工具】，選擇【動態DNS 】，勾選【開啟DDNS 】，服務商選擇花生殼，輸入帳號和密碼，點擊【保存設置】，如果連接成功，會在連接狀態一欄中顯示成功或失敗信息。

官方淘寶店http://mndsoft.taobao.com

第 8 頁 共12 頁

歡迎來電訂制開發 電話：0571-86681571

三、如何測試外網訪問是否成功

端口映射和動態域名設置完畢后，接下來就可以測試我們剛才的設置是否成功了。

電腦測試首先運行我們的測試軟件【智能網絡繼電器開關TCP/IP控制功能演示 Ver

1.18】，如下圖:

在上面界面中選擇【動態域名(DDNS)】，填入你的動態域名和遠程端口，點擊【連接開關】按鈕，如果連接成功，說明動態域名解析成功。這時候就可以進行繼電器的控制了。

官方淘寶店http://mndsoft.taobao.com

第 9 頁 共12 頁

歡迎來電訂制開發 電話：0571-86681571

手機控制測試，可以使用我們提供的IOS 軟件，進行遠程控制，安卓暫時還不支持遠程控制，隨后會退出新版本。

測試時首先要連接到無線網絡，然后

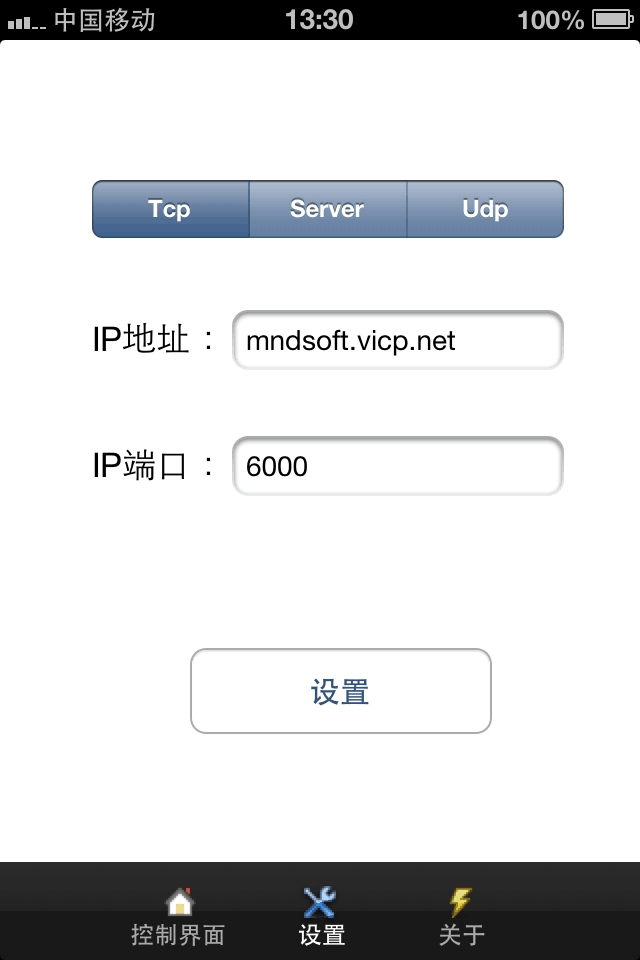

運行軟件，在【設置】選項卡中的IP 地址中輸入域名和端口號即可，如下圖：

輸入完畢，點擊【設置

】按鈕，如果連接成功，可以返回到【控制界面】中查看是否可以控制，如下圖：

提醒：一般域名設置成功后，需要一段時間才能生效，如果不成功，請等待30分鐘左右再試，或者參考下面的【如何檢查域名解析是否生效】一章查詢下域名是否生效。

四、如何檢查域名解析是否生效

在添加或者修改域名解析記錄后，一般1小時甚至幾分鐘就生效了，但是完全生效一官方淘寶店http://mndsoft.taobao.com 第 10 頁 共12 頁
