一種將互聯網站轉換為適合手機用戶瀏覽的風格的技術

更改歷史

一、前言

移動互聯網的興起，使手機用戶逐漸形成用手機訪問互聯網的習慣。但由于傳統互聯WEB 網站的界面和風格，是為PC 屏幕而設計的，即使手機上安裝了可閱讀HTML 格式網頁的瀏覽器，但網頁在手機屏幕上顯示的效果仍然很難看，用戶體驗很差，因此，傳統互聯網站的所有者不得不專門為手機用戶開發專門的手機網站。但開發新的手機網站需投入較高的開發成本，并需要專門的服務器和網絡條件，因此，手機網站建設難以得到推廣，普通手機用戶只能面臨豐富的互聯網資源而無法訪問。

本文提出了一種新型的網頁轉換技術，可以較低的成本將互聯網WEB 網站轉換成適合手機屏幕瀏覽的界面風格，而且無需互聯網站投入新的服務器設施和租用網絡。

二、基本原理

本技術采用了HTTP 反向代理服務器的類似技術。在互聯網上需部署一臺服務器，稱為W2M 代理服務器，傳統互聯網站（稱為源WEB 網站如www.sina.com ），需將其手機網站域名（稱為手機網站，如sina.cn ）解析到該服務器的IP 地址上。當手機用戶訪問手機網站域名時，W2M 代理服務器將Http 請求轉發到源WEB 網站，源WEB 網站返回WEB 網頁內容給W2M 代理服務器，由于該網頁只適合PC 屏幕瀏覽，因此，W2M 代理服務器按事先設置的規則，將該網頁重新組織成適合手機屏幕瀏覽的內容，發回給手機瀏覽器，手機瀏覽器將網頁展現給用戶。如下圖所示：

三、技術架構

W2M 代理服務器的架構如下所示：

手機瀏覽器

上圖展現了手機瀏覽器發出對手機網站的請求，到接收到手機網站內容的整個過程中，W2M 代理服務器內各模塊的工作流程。主要的流程如下：

1. 手機瀏覽器提交對手機網站的網頁的HTTP 請求，由于手機網站的域名被映射到

W2M 代理服務器，因此請求發送到W2M 服務器的HTTP 請求接入模塊；

2. HTTP 請求接入模塊獲取到HTTP 請求，，該請求的HTTP 頭信息中包含了手機

網站域名和請求的網頁URL ，以及其他信息，比如Cookie ，會話信息等，并將該請求提交給HTTP 請求解析模塊處理。

3. HTTP 請求解析模塊通過分析手機網站域名和請求的網頁URL ，從系統內部的源

網站網址映射表中得到源網站的域名；將HTTP 請求消息頭的Host 改成源網站域名，Accept 改成標準PC 瀏覽器的HTTP 請求的對應Accept 數值。轉交給源網站請求模塊；

4. 源網站請求模塊與源網站建立起HTTP 連接，將請求轉發給源網站，源網站對該

請求視作標準PC 瀏覽器的HTTP 請求，返回網頁或圖片等資源的HTTP 響應消息。

5. 源網站請求模塊將HTTP 響應消息提交給WEB 數據提取模塊處理，如果該HTTP

響應消息是網頁文本內容，則該網頁中大量用于PC 瀏覽器布局處理和樣式展現的HTML 文本應該過濾掉，只需要保留對用戶有用的信息內容數據（比如新聞頁面中真正有價值的是新聞標題、內容和相關鏈接等信息內容數據）。因此WEB 數據提取模塊根據HTTP 響應消息對應的請求URL ，從WEB 資源數據提取規則庫里獲得對該URL 的網頁解析規則，按規則的要求，對HTTP 響應消息體進行信息內容數據提取。如果該HTTP 響應消息是非文本信息，比如圖片，那么圖片數據就是信息內容數據。

6. 提取出來的信息內容數據被轉交給手機展現內容生成模塊，手機網頁展現模塊對

網頁的信息內容，用對應的手機網頁模板進行裝載處理，形成適合手機瀏覽器閱讀的手機網頁。如果該信息內容數據時圖片，就將圖片進行尺寸縮略和體積壓縮，以免超出手機屏幕顯示范圍。

7. 該手機展現數據要提交給HTTP 響應生成模塊，組成手機瀏覽器可識別的HTTP

消息頭和消息體，這就是手機瀏覽器請求的URL 對應的HTTP 回應消息；

8. HTTP 回應消息被轉交給HTTP 請求接入模塊，準備返回給手機瀏覽器；

9. 該HTTP 回應消息被保存在HTTP 響應消息緩存模塊中，被設定緩存一定時間，

以備后用；

10. HTTP 請求接入模塊將HTTP 響應消息返回給手機瀏覽器，該響應消息內容是專

門為手機瀏覽器進行定制適配的網頁內容，所以，展現效果更適合用戶體驗，整

個流程至此完成。

11. 為了提高手機用戶訪問網站的速度，如果手機用戶訪問的是之前曾訪問過的同一

個網頁（或圖片），那么HTTP 請求解析模塊會從HTTP 響應緩存中拿到緩存的

網頁響應消息。

12. 該網頁響應消息被送往HTTP 請求接入模塊，立即返回給手機瀏覽器，大大提高

響應速度。

四、關鍵技術

4.1 HTTP請求接入模塊

HTTP 請求接入模塊是連接手機用戶和W2M 代理服務器直接網絡通訊的模塊，要具備同時維持成千上萬個手機網絡客戶端的能力。該模塊性能的好壞，直接影響著可同時服務的用戶數的多少以及用戶對響應速度的感受。

因此，可利用為成熟的WEB 服務器掛接Proxy 模塊的思路來實現HTTP 請求接入模塊，由于WEB 服務器，例如IIS,Apache ，本身就擁有穩定的大規模用戶訪問接入能力，只要WEB 服務器將HTTP 請求轉交給Proxy 模塊，Proxy 模塊就可以處理后續的HTTP 請求處理操作。所有與手機瀏覽器之間的連接維護工作都交由WEB 服務器來處理。

4.2 WEB資源數據提取規則模型

WEB 資源是指URL 所指向的網站對象，一般包括網頁、圖片、Flash 、ActiveX 控件、音像文件、Javascript 腳本、樣式表、各種可下載的文件等等。WEB 資源數據提取規則是根據資源的數據特點定義出的規則，便于WEB 數據提取模塊，將必要的信息內容數據抽取出來，用于手機展示。

由于本技術主要是為了解決傳統資訊網頁在手機屏幕的適配展示，所以，對于網頁、圖片

等網站資源要進行比較復雜的轉換規則設計，對于其他資源類型，不必做轉換處理，原樣返回給手機瀏覽器自行處理即可。

4.2.1 網頁數據提取規則

每一個要適配的源網站網頁都要定義一套提取規則，一般而言，網頁的規則用網頁的網站Id 站內URL 地址作為關鍵字來標示，但對于動態網頁而言，雖然參數不同，但實際上網頁的數據展現方式是一樣的，所以，網頁的規則可以用URL 的正則表達式來區別。

網頁內有眾多信息內容塊，比如一段文字，一組類似于新聞列表那樣的文章標題，這些信息內容在網頁的HTML 代碼中，都以特定的代碼開頭，以特定的代碼結尾，所以，通過分析HTML 代碼，可以提取出這些信息內容塊。因此一個網頁的數據提取規則是由多個信息內容塊定義組成的。信息內容塊類型分為單塊圖文，標題列表。

單塊圖文內容塊定義

單塊圖文如上圖所示，要提取單塊圖文的信息，要有以下定義信息：

1. 內容塊說明：用于標示某個內容塊的說明，比如：首頁活動預告

2. 內容塊前置特征HTML 代碼：即從頁面中的HTML 中，自從該段HTML 之后，就

是內容塊的HTML 代碼內容的開始。

3. 內容塊后置特征HTML 代碼：即內容塊的HTML 代碼內容至該段HTML 就結束了。

4. 替換目標特征HTML 代碼（零或多項）：即內容塊中要使用替換為HTML 來替換掉

的HTML 代碼；

5. 替換為HTML 代碼（與替換目標特征HTML 代碼數量一樣）：即替換目標HTML

代碼的內容。留空值意味著只過濾掉替換目標HTML 代碼；

6. 保留內容中a 標簽超鏈接：是或否，如果否，則內容中的a 標簽被過濾掉；

單塊內容塊的img 圖片標簽一般保留，手機瀏覽器看到該標簽時，會再次向W2M 代理服務器發出圖片請求，再下載圖片。關于圖片資源的數據提取規則后面章節解釋。

標題列表內容塊定義

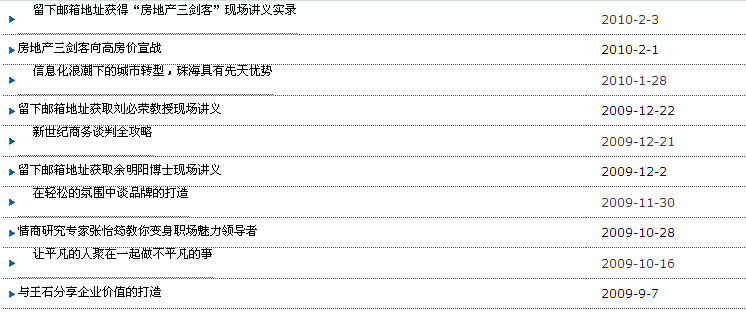

標題列表內容塊例

1

標題列表內容塊例2

標題列表內容塊例3

從以上例子可看出，標題列表內容塊的特點是，列表中只顯示信息的部分內容，要看更詳細的內容，要點擊進入另外一個詳細內容頁面，才能看到。而該詳細內容頁面一般由單塊圖文內容塊組成，如下圖所示：

標題列表內容塊的詳細內容頁面示例

因此，標題列表內容塊的信息要提取出來，要有以下定義：

1. 內容塊說明：用于標示某個內容塊的說明，比如：首頁活動預告

2. 內容塊前置特征HTML 代碼：即從頁面中的HTML 中，自從該段HTML 之后，就

是內容塊的HTML 代碼內容的開始。

3. 內容塊后置特征HTML 代碼：即內容塊的HTML 代碼內容至該段HTML 就結束了。

4. 替換目標特征HTML 代碼（零或多項）：即內容塊中要使用替換為HTML 來替換掉

的HTML 代碼；

5. 替換為HTML 代碼（與替換目標特征HTML 代碼數量一樣）：即替換目標HTML

代碼的內容。留空值意味著只過濾掉替換目標HTML 代碼；

6. 標題圖片標簽特征HTML 代碼：如果列表中有圖片，則通過該特征HTML 代碼可

以提取img 標簽的內容；

7. 詳細內容頁面鏈接a 標簽特征HTML 代碼：通過該特征代碼提取鏈接到詳細內容頁
