WinServer2012R2故障轉移群集

文檔版本：1.0編寫時間：2016-08-07

文檔作者：Helte 更新時間：……

目錄

1. 簡述 .

1.1. 背景

1.2. 工作原理

1.3. 工作狀態 2. ........................................................................ 3

2.1.

2.2. .................................................................................... 4 3.

............................................................................................ 4

數據庫服務器的搭建 . ........................................................................ 8

存儲服務器的搭建 ........................................................................................ 9

WinServer2012R2故障轉移群集上海互軟：Helte

1. 簡述

1.1. 背景

其前身為微軟的服務器群集并對之做相應的改進，解決企業服務器部署過程中的單點故障，的冗余實現的。

1.2. 工作原理

故障轉移群集必須基于域的管理模式部署，以“心跳機制”來監視各個節點的健康狀況；備用服務器以心跳信號來確定活動服務器是否正常，要讓備用服務器變成活動服務器，它必須確定活動服務器不再正常工作。

1.3. 工作狀態 不難想象出它的工作狀態，但由于具體應用環境的不同，1. 定期同步：在這種模式定期更新與觸發更新的優點在于資源開銷少，2. 觸發更新：但次模式下資源開銷：此模式下群集服務器同時在共享存儲設備上記錄狀態，當

WinServer2012R2故障轉移群集上?；ボ洠篐elte

2. 環境介紹；網絡配置及拓?fù)湓O(shè)計

2.1. 環境介紹

此次試驗環境包括4臺設備：2臺Oracle 供所需存儲；1臺域控制器用于提供域環境。Starwind 軟件來實現的, 此次實驗我們分別搭建Oracle Oracle 實例的故障轉移群集。

每個節點服務器配置3塊網卡，分別連接域網絡、heart 線、iSCSI 存儲網絡。

域網絡：節點服務器有一塊網卡連接到此網絡，客戶也通過此網絡來連接節點服務器。 Heart 線：節點服務器之間需要隨時監聽對方的狀態，以得知對方是否故障或重新恢復。為了避免受到其他網絡流量的干擾，建議節點之間通過專用網絡進行通信。 iSCSI 網絡：

節點服務器各有一塊網卡連接到iSCSI 網絡，并且通過此網絡來連接目標服務器和訪問存儲設備內的文件。

為了更好的實現高可用性，也可以在節點和客戶端之間，節點和目標服務器之間采用適當?shù)墓收匣謴?fù)措施。節點和客戶端之間，可以在節點上配置兩塊網卡來連接兩個網絡，通過這兩個網絡都可以跟客戶端通信，也就是相當于有兩個public ，或者是采用具有teaming 功能的網卡，在計算機內配置多塊網卡，通過驅動程序變動一塊虛擬網卡，外部計算機就認為只有一塊網卡，但heart 網絡不要使用 teaming功能的網卡，以免因?yàn)檠舆t問題而影響到節點之間通信的實時性。iSCSI 也不支持此功能的網卡。

WinServer2012R2故障轉移群集上海互軟：Helte

此環境搭建共需要四臺服務器 ，考慮到系統兼容性的問題此次試驗四臺服務器統一采用WinServer2012R2OS 。

2.2. 網絡配置及拓?fù)湓O(shè)計

一下是此次試驗的網絡拓?fù)浼癐P 地址規劃：

3.

所以在我們?cè)俅螌?shí)施部署只需要將當前服務器狀態添

WinServer2012R2故障轉移群集上?；ボ洠篐elte

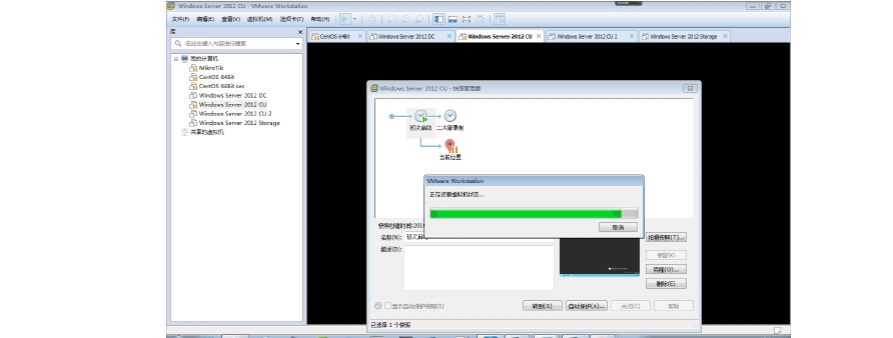

圖一

恢復到初次啟動的快照后，

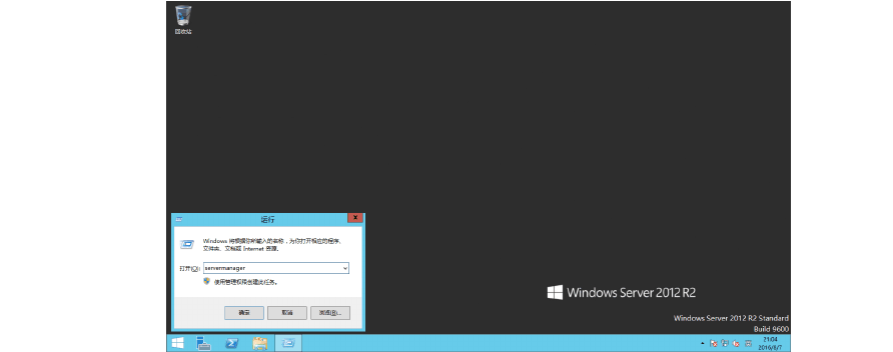

我們開始域控制器的部署，已經WIN R鍵>servermanager調用服務器管理器如圖2：

2

在彈出的對話框中點擊管理選擇添加角色和功能；安裝類型對話框配置默認點擊下一步；服務器選擇對話框配置默認點擊下一步；服務器角色對話框中勾選Active Directory域服務如圖3，

WinServer2012R2故障轉移群集上?；ボ洠篐elte

圖

3

點擊下一步；功能對話框配置默認點擊下一步；直到安裝。在等待安裝完成這段時間，我們可以關閉當前的對話框；使安裝程序后臺運行這是2012R2做的改進；如圖4

圖4

當然這里只是將域控制器的能能模塊安裝完畢了，下面我們需要將當前服務器提升為域控制器；點擊帶有黃色警告標示的通知選擇將此服務器提升為域控制器；在部署配置對話框中選擇添加新林并鍵入根域名：DCLab.com 如圖5；

WinServer2012R2故障轉移群集上?；ボ洠篐elte

圖

5

點擊下一步；在域控制器選項中鍵入DSRM 密碼點擊下一步；DNS 選項對話框配置默認；其他選項配置默認；直到安裝。此時域控制器功能配置完成。由于模擬環境無法模擬交換機，所以我們還需要還需要配置添加一塊網絡適配器；并將兩個適配器添加NICTeaming 。首先我們打開服務器管理器點擊本地服務器；在屬性模塊中選擇NIC 組合；在彈出的NIC 組合對話框中組模塊中點擊任務選擇新建組；并在彈出的新建組對話框中將相應的網卡添加到組中，并為該組命名為心跳網卡如圖6：

WinServer2012R2故障轉移群集上?；ボ洠篐elte

圖6

最后我們還需要為心跳網卡配置IP 及DNS 信息；此時我們的DC 服務器配置完畢。當然我們可以在此時建立新的快照，方便以后恢復配置。

3.2. Oracle 數據庫服務器的搭建

這次實驗部署Oracle 數據庫服務器我們選擇的是官方的Oracle11g 發行版；下載并解壓完畢后；我們找到database 文件夾下的Setup 可執行文件并雙機執行；在彈出的配置安全更新對話框中我們輸入電子郵件地址及密碼如圖7；

圖

7

我們選擇創建和配置數據庫；點擊下一步；在（因?yàn)樽烂骖悷o(wú)法滿足我們此次試驗需求：無法網絡訪問，；點擊下一步；在彈出的安裝類型對話框中我們；點點擊下一步；數據庫標識符對話框我們將全局?jǐn)?shù)CU1；點擊下一步；配置選項對話框默認配置；點擊下一步；管理選項點擊下一步；數據庫存儲對話框配置默認；點擊下一步；備份和恢復對話框我們點擊下一步；方案口令對話框我們選擇對所有用戶使用相同口令并設置口令；點擊下一步；直到完成。

搭建完成后我們將服務器名改為CU1與CU2，然后加域（加域過程此處不再贅述）

WinServer2012R2故障轉移群集上?；ボ洠篐elte

3.3. 存儲服務器的搭建

此次存儲服務器的環境搭建，我們需要將存儲服務器的兩塊網卡通過NIC 進行綁定，以此來模擬鏈接交換機，虛擬磁盤是通過StarWind 這款軟件來實現的，這里省略掉了軟件的安裝過程，軟件安裝完畢后，我們雙機執行，在彈出的頁面中右擊StarWind server選擇addhost 如圖8；

圖

8

；完成后我們發現在StarWind serverstorageserver ，我們右擊Connect ，此時會彈出登starwind ），我們登錄成功后，在我們主機名下方會出現targets ；此時會出現add targets wizard，第一個對話框讓我們?yōu)樾碌腖un Lun 卷別名設置為：quorum 選擇Basic Virtual ；點擊下一步，Creater new virtual disk；點擊下600Mb ，并命名為My ComputerCquorum.img如圖9

WinServer2012R2故障轉移群集上?；ボ洠篐elte

圖

9

10

圖quorum 卷已經出現在targets 下了，我們用相同的方式創建share 卷2Gb 。如圖11
